Отчеты Simple-Scada

По-умолчанию, каждая точка на графике сопровождается основной меткой. Т.е., если вывести в тренд периодический источник данных, переменная-интервал в котором равна 60 секунд, то сформируется график с точками на каждую минуту. Каждая такая точка будет сопровождаться основной меткой по оси X. При этом заголовки к меткам будут отображаться с автоматически подобранным  интервалом.

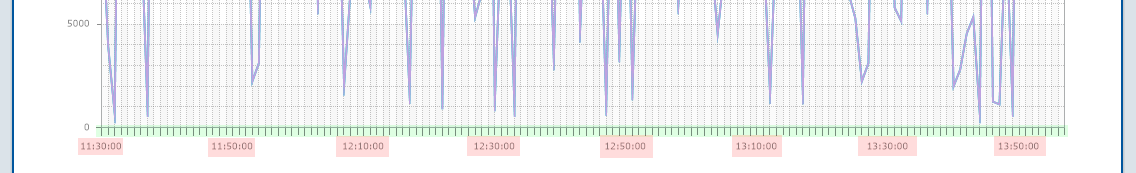

Для примера возьмем источник данных с типом "Периодический", переменная-интервал которого равна 60 секунд (одна точка в минуту). На оси X мы видим основные метки (выделены зеленым цветом) через каждые 60 секунд. Также видны заголовки (выделены красным), но система отчетов автоматически проредила их и выставила интервал 20 минут. Это делается для того, чтобы заголовки не перекрывали друг друга.



Можно изменить данное поведение редактируя свойства меток и заголовков у оси X. Для перехода в редактор диаграмм нужно дважды кликнуть по диаграмме в отчете. Чтобы основные метки шкалы совпадали с заголовками, нужно выставить им какой-то фиксированный шаг. Выставим у заголовков и у меток одинаковый шаг равный 10. Т.е., теперь метка и заголовок будут отображаться не у каждой точки тренда, а у каждой десятой. В нашем случае с интервалом 10 * 60 = 600 секунд (10 минут).

Важно! Для максимально компактного отображения заголовков можно установить свойство "Заголовки -> Угол" например 45 или 90 градусов.

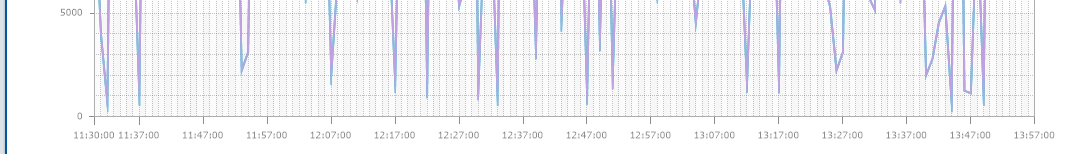

Получаем такой результат:



Включим отображение промежуточных меток:

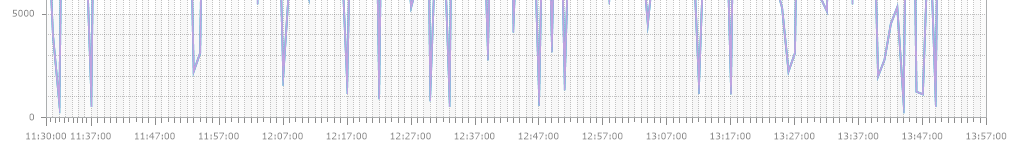

Теперь между основными метками видны промежуточные деления:

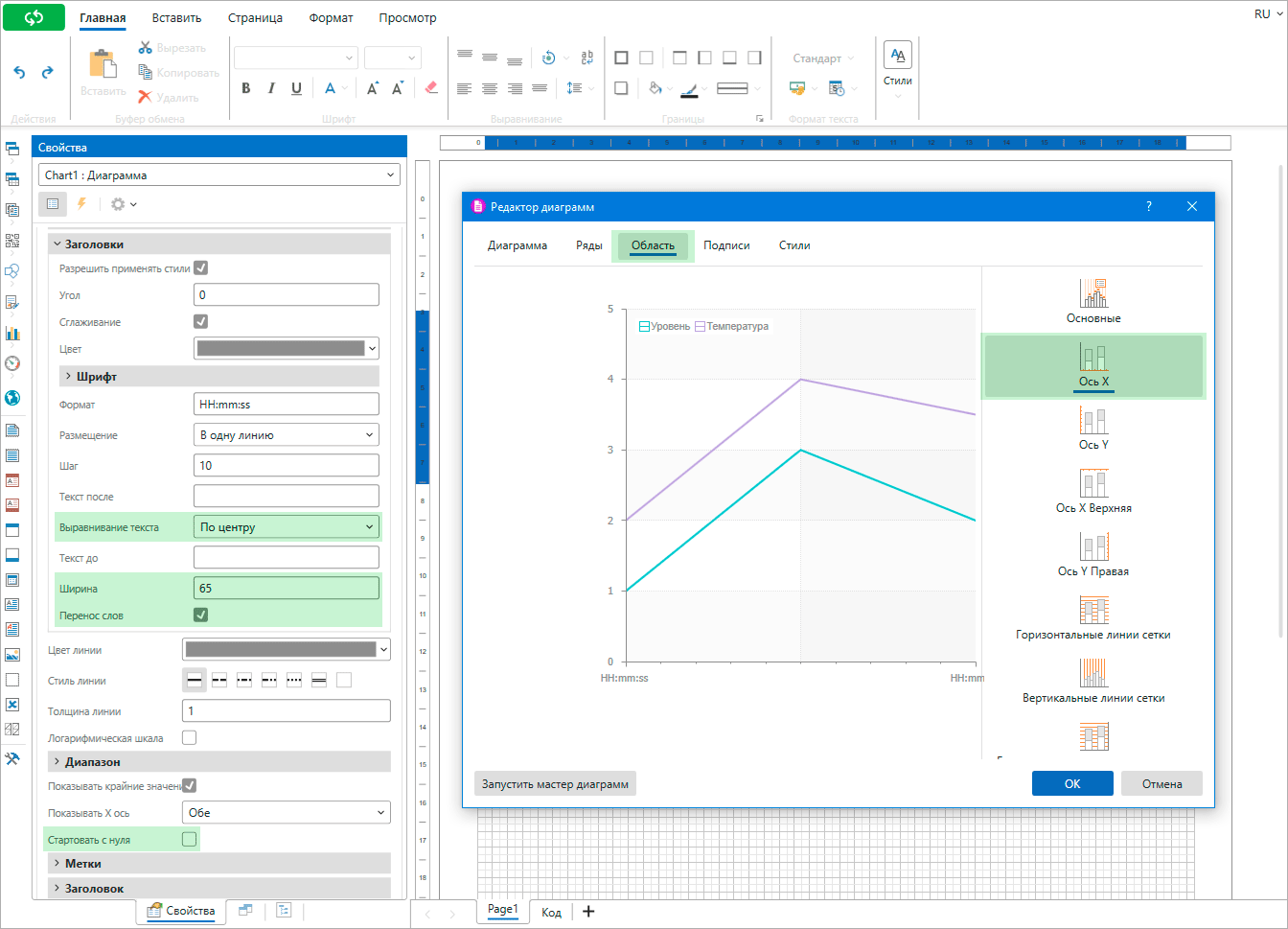

Если по оси X отображается дата/время, то лучше выключить свойство "Стартовать с нуля" у оси X. Также, можно включить перенос текста заголовков, ограничить их ширину и включить выравнивание по центру:

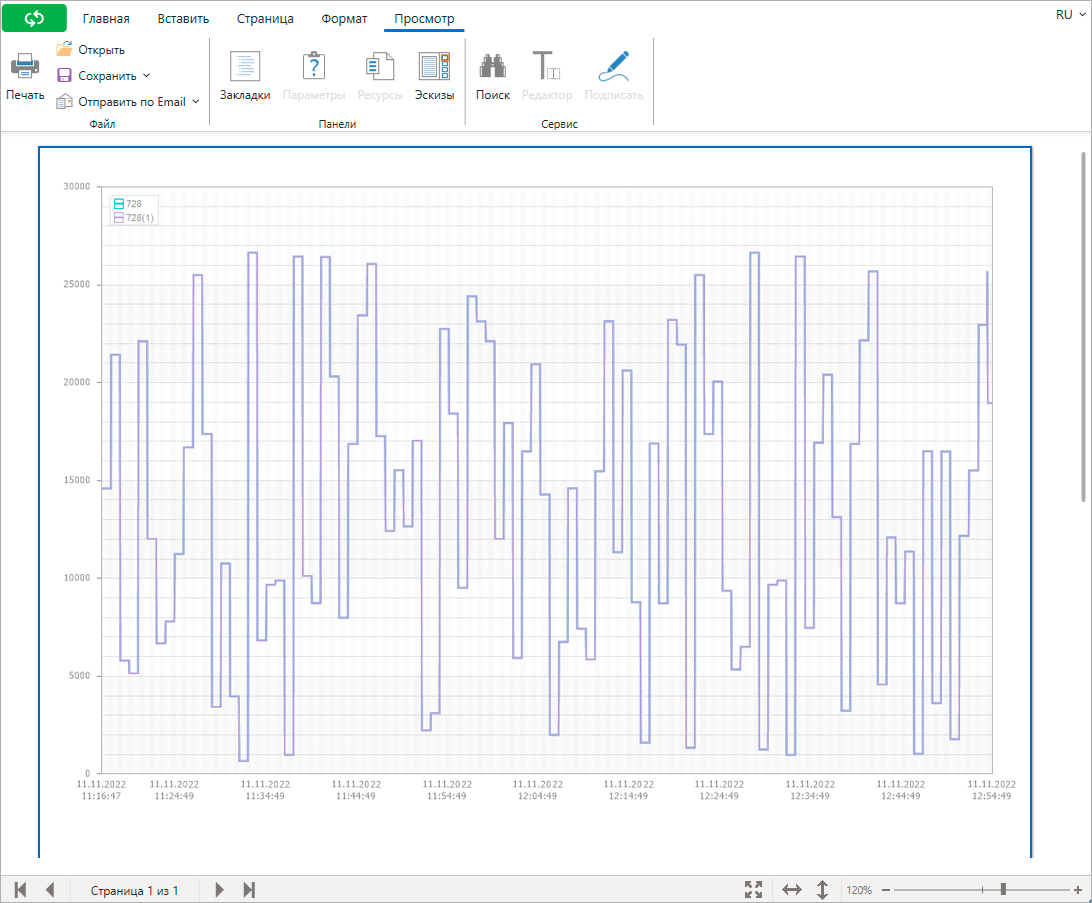

После этого заголовки будут компактнее при отрисовке:
